Настройку контроллера будем производить в соответствии со схемой:

Начало работы – подключаемся по серийному порту и осуществляем основную конфигурацию, чтобы затем подключиться по Http для дальнейшего конфигурирования.

CISCO SYSTEMS
Embedded BIOS Version 1.0(12)12 07/23/08 10:37:30.75

Low Memory: 632 KB
High Memory: 251 MB
PCI Device Table.
Bus Dev Func VendID DevID Class              Irq
 00  01  00   1022   2080  Host Bridge
 00  01  02   1022   2082  Chipset En/Decrypt 11
 00  0C  00   1148   4320  Ethernet           11
 00  0D  00   177D   0003  Network En/Decrypt 10
 00  0F  00   1022   2090  ISA Bridge
 00  0F  02   1022   2092  IDE Controller
 00  0F  03   1022   2093  Audio              10
 00  0F  04   1022   2094  Serial Bus         9
 00  0F  05   1022   2095  Serial Bus         9

Evaluating BIOS Options ...
Launch BIOS Extension to setup ROMMON

Cisco Systems ROMMON Version (1.0(12)12) #0: Thu Jul 24 06:25:20 MDT 2008

Platform AIR-WLC2125-K9

Launching BootLoader...

    Cisco Bootloader (Version 4.0.191.0)



                      .o88b. d888888b .d8888.  .o88b.  .d88b.
                     d8P  Y8   `88'   88'  YP d8P  Y8 .8P  Y8.
                     8P         88    `8bo.   8P      88    88
                     8b         88      `Y8b. 8b      88    88
                     Y8b  d8   .88.   db   8D Y8b  d8 `8b  d8'
                      `Y88P' Y888888P `8888Y'  `Y88P'  `Y88P'


Booting Primary Image...
Press  now for additional boot options...
Detecting hardware . . . .
Ђ

Cryptographic library self-test....passed!
XML config selected
Validating XML configuration
Cisco is a trademark of Cisco Systems, Inc.
Software Copyright Cisco Systems, Inc. All rights reserved.

Cisco AireOS Version 5.2.193.0
Initializing OS Services: ok
Initializing Serial Services: ok
Initializing Network Services: ok
Error mounting license storage (6) !!
Initializing Licensing Services: ok
Starting ARP Services: ok
Starting Trap Manager: ok
Starting Network Interface Management Services: ok
Starting System Services: ok
Starting FIPS Features: ok : Not enabled
Starting Fast Path Hardware Acceleration: ok
Starting Switching Services: ok
Starting QoS Services: ok
Starting Policy Manager: ok
Starting Data Transport Link Layer: ok
Starting Access Control List Services: ok
Starting System Interfaces: ok
Starting Client Troubleshooting Service: ok
Starting Management Frame Protection: ok
Starting LWAPP: ok
Starting CAPWAP: ok
Starting Certificate Database: ok
Starting VPN Services: ok
Starting Security Services: ok
Starting Policy Manager: ok
Starting Authentication Engine: ok
Starting Mobility Management: ok
Starting LOCP: ok
Starting Virtual AP Services: ok
Starting AireWave Director: ok
Starting Network Time Services: ok
Starting Cisco Discovery Protocol: ok
Starting Broadcast Services: ok
Starting Power Over Ethernet Services: ok
Starting Logging Services: ok
Starting DHCP Server: ok
Starting IDS Signature Manager: ok
Starting RFID Tag Tracking: ok
Starting Mesh Services:  ok
Starting TSM: ok
Starting CIDS Services: ok
Starting Ethernet-over-IP: ok
Starting DTLS server:  enabled in CAPWAP
Starting FMC HS: ok
Starting WIPS: ok
Starting SSHPM LSC PROV LIST: ok
Starting Management Services:
   Web Server: ok
   CLI: ok
   Secure Web: Web Authentication Certificate not found (error). If you cannot access management interface via HTTPS please reconfigure Virtual Interface.

(Cisco Controller)


Welcome to the Cisco Wizard Configuration Tool
Use the '-' character to backup


Would you like to terminate autoinstall? [yes]:
AUTO-INSTALL: starting now...
cisco2100
Invalid response


Would you like to terminate autoinstall? [yes]: no

*** autoinstall must be terminated in order to run the configuration wizard.


Would you like to terminate autoinstall? [yes]: yes

System Name [Cisco_3d:d3:00] (31 characters max):
AUTO-INSTALL: no interfaces registered.

AUTO-INSTALL: process terminated -- no configuration loaded
cisco2100
Enter Administrative User Name (24 characters max): Cisco
Enter Administrative Password (24 characters max): *******
Re-enter Administrative Password                 : *******

Management Interface IP Address: 10.10.41.2
Management Interface Netmask: 255.255.255.0
Management Interface Default Router: 10.10.41.1
Management Interface VLAN Identifier (0 = untagged): 109
Management Interface Port Num [1 to 8]: 1
Management Interface DHCP Server IP Address:
Invalid response

Management Interface DHCP Server IP Address: 10.10.47.11

Virtual Gateway IP Address: 1.1.1.1

Mobility/RF Group Name:
Invalid response


Mobility/RF Group Name: mobil

Network Name (SSID): priemka
Allow Static IP Addresses [YES][no]: no

Configure a RADIUS Server now? [YES][no]: no
Warning! The default WLAN security policy requires a RADIUS server.
Please see documentation for more details.

Enter Country Code list (enter 'help' for a list of countries) [US]: RU
        Global Public Safety State: Already configured, Configuring Local States...

Enable 802.11b Network [YES][no]: yes
Enable 802.11a Network [YES][no]: yes
Enable 802.11g Network [YES][no]: yes
Enable Auto-RF [YES][no]: yes

Configure a NTP server now? [YES][no]: no
Configure the system time now? [YES][no]: yes
Enter the date in MM/DD/YY format: 02/24/2010
Invalid response

Enter the date in MM/DD/YY format: 02/24/10
Enter the time in HH:MM:SS format: 13.44.30
Invalid response

Enter the time in HH:MM:SS format: 13.44.30[D[D[D
Invalid response

Enter the time in HH:MM:SS format: 13:44:30

Configuration correct? If yes, system will save it and reset. [yes][NO]: yes

Смысл данной операции – задать management interface, т.е. интерфейс котрый используется для управления.
После выполнения данных операций мы уже сможем подключаться и осуществлять дальнейшее управление с использованием Web интерфейса.

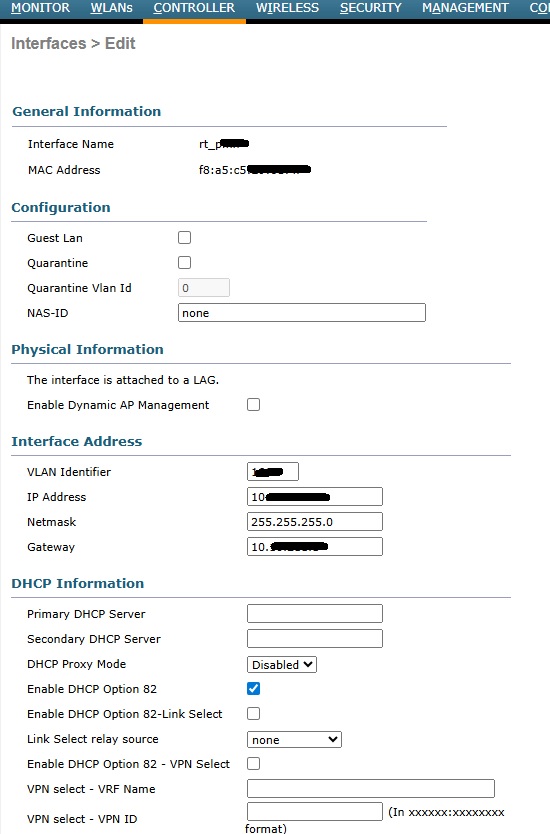

Посмотрим настройки интерфейса management:

Немного теории Management interface

Management interface – Интерфейс для управления.
смотрит в сторону switched network, т.е. там где расположены AP, юзера.
Предназначен для подключения к контроллеру для администрирования а также AAA серверов.
Management traffic состоит из протоколов типа HTTPS, SSH, SNMP, NTP, TFTP. Также туннель между WLC и AP - CAPWAP строится также на management interface.
IP подсеть для администрирования как правило отдельная и совпадает с подсетью в которой находятся сами точки доступа.
Порт от контроллера на свитч является транковым.

Немного теории virtual interface

Virtual interface используется для некоторых операций с клиентом.
Например с помощью него производится DHCP relay, и с точки зрения клиента DHCP сервер будет выглядеть с IP адресом от virtual interface.
Поскольку virtual interface используется только для специфичных целей, рекомендуется дать ему nonroutable адрес типа 10.1.1.1 или 192.168.1.1. Часто ему дают адрес 1.1.1.1 в принципе это также верно.

Немного теории dynamic interface

Каждый динамический интерфейс привязан к своему VLAN. Только один интерфейс может быть привязан к определенному VLAN.<
